光纤接续技术
《光纤接续技术》
1, 首先
光纤通信越来越广泛地被用于以城市间远距离通信为主的接入系统工程,适用领域在不断扩展。
光纤接续技术是构成光纤技术网络的关键技术之一。人们根据不同的用途开发出了各种各样的接续方法,为光纤通信的发展做出了贡献。
2,  各种接续方法的介绍
光纤的接续方法可分为两种:一种是一旦接续就不可拆断的永久接续法;另一种是可拆断的连接器接续法。而永久接续法又可分为:融接接续和机械接续两种。连接器接续法也因其现场易组装的特性而开始被产品化并普及。本文将对各种接续方法以及接续工具,就其特点/适用性进行介绍和比较。
2-1 机械连接器
图1显示为机械连接器的接续原理,原件和工具。
机械接续法是根据光纤的特性,通过V型槽使光纤的横截面贴合的同时,从上部将其压住固定成形(成为一根光纤)的机械固定方法。由于光纤机械接续法工具简易且成本低廉(连电源都不需要),因而成为目前正在普及的FTTH为主的光接入通信工程的最佳接续技术。



图1-2机械连接机特性示意图

2-2.融接

融接接续法应用于光纤通信技术开发的初期,是伴随着光纤通信历史共同发展的一种接续技术。

这种融接方法通过电弧放电,使光纤玻璃熔化使其一体化。从而可以把损耗降到最低。

融接接续法通过图象监控装置实现了有效的高精确度接续方式。图象监控装置可以在融接前检查出光纤端面有缺损或污垢等问题,从而达到高精准度的作业。

另外,融接机可同时融接最大12芯的带状光缆因此可以在短时间内完成多芯光缆的接续工作。

图2-1  融接机                            图2-2 融接接续特性示意图(外径调芯机)



2-3. 现场安装连接头

现场安装连接头是运用机械连接接续方法的一种技术,连接器内部内置了机械连接续装置。

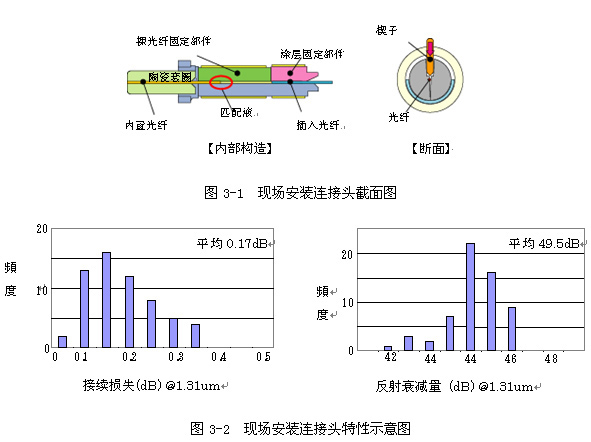

图3为现场安装连接头的截面图。

连接机顶端的陶瓷套圈内,预先固定好了一条研磨过的光纤,而另一条经切割处理的光纤也被机械固定与之相对。连接器简单便宜不用电源且可现场安装的,适用于FTTH工程线路末端的作业。


2-4.现场融接连接头
现场融接连接头是现场安装连接头的一种,但是它和2-3介绍的现场安装连接头不同,其内部是进行融接接续的机器。因为是融接式接续,因此不但可以现场检验接续质量,还适用于对光纤链路回路损耗要求高性能的视频传输业务。

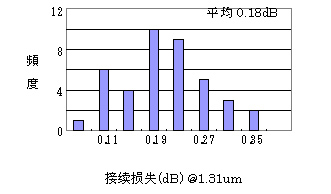

图4 现场融接连接头特性示例

另一方面,机械连接器以及现场安装连接头以其不需要电源,低成本/组装简便的特性,成为FTTH等需要即时开通的接入光缆工程最为有效的接续工具。

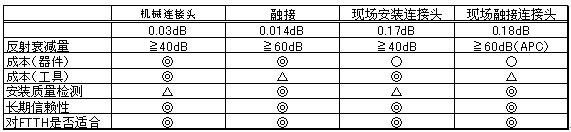

表1  各种接续方法的比较



各种接续方法都严格符合IEC,Telcordia的机械/环境实验标准,具有长期稳定性和可信赖性。

随着光纤接入网络越来越复杂化,更换,维修,管理的成本不断增加。机械接续的广泛应用能够大大减缩成本,因此今后机械连接器,现场安装连接头和现场融接连接头的使用必将得到更大的发展。
